煤場弧形鋼結構封閉工程是針對露天煤場揚塵污染、物料損耗及環保合規需求而發展起來的一種大跨度空間結構形式。它結合了弧形網架或桁架的結構優勢與彩鋼或膜材的封閉性能，能夠在實現超大跨度覆蓋的滿足儲煤工藝、通風、消防及抑塵要求。本文結合設計施工圖片與工程要點，系統解析此類鋼結構工程的關鍵環節。

一、結構選型與設計特點
煤場弧形封閉結構通常采用正放四角錐網架、三角錐網架或管桁架拱，支座形式多用多點支撐或周邊柱點支撐。弧形屋面一方面利于排水與積雪滑落，另一方面能有效引導氣流，減少風載對結構的整體作用。設計中需重點考慮：

1. 荷載組合：恒載（結構自重、屋面材料）、活載（雪載、檢修荷載）、風載（體型系數按弧形屋面取值）、溫度作用及煤堆側壓力。
2. 跨度與矢高：根據煤場堆取料機作業范圍確定跨度，常見80~150米，矢高比一般取1/3~1/5，以保證結構穩定與經濟性。
3. 抑塵與通風：弧形封閉后內部需設置噴霧抑塵系統、通風天窗或機械排風，防止瓦斯積聚與粉塵爆炸。設計中應配合工藝專業預留孔洞與設備荷載。

二、施工關鍵技術
弧形鋼結構工程的施工順序通常為：基礎與預埋件→支撐柱安裝→地面拼裝網架/桁架分段→整體提升或滑移→高空合攏→屋面圍護安裝→配套系統施工。其關鍵技術包括：

1. 地面拼裝與高空散裝結合：對于大跨度弧形網架，可在地面搭設胎架拼裝成條狀或塊狀單元，再利用提升架或吊車吊裝就位，減少高空作業風險。
2. 累計滑移法：當煤場需保留部分生產區域時，可在端部拼裝，沿軌道逐步滑移累積，適用于長條形煤場封閉。
3. 整體提升：在網架柱頂設置提升點，使用液壓同步提升系統將屋蓋整體提升至設計標高，適用于場地狹窄、吊裝受限的項目。
4. 焊接與涂裝：鋼管相貫節點焊縫需滿足一級或二級焊縫要求，高強螺栓連接則需初擰、終擰扭矩控制。涂裝前應徹底除銹，防火涂料厚度按耐火極限確定。

三、工程圖片解讀
一組典型的煤場弧形鋼結構封閉工程設計施工圖片通常涵蓋以下內容：

• 效果圖：展示弧形屋面流暢的線條、采光帶布置及煤場全封閉外觀。
• 結構剖面圖：標明跨度、矢高、網格尺寸、支撐柱位置及抑塵設備接口。
• 基礎施工圖：顯示獨立基礎或樁承臺與預埋錨栓的定位。
• 網架拼裝照片：工人在胎架上拼裝螺栓球節點或焊接空心球節點，吊車配合吊裝。

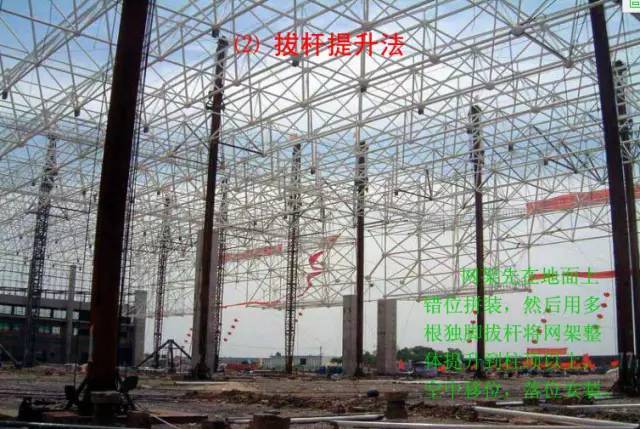

• 整體提升現場：多臺液壓提升器同步作業，計算機控制同步精度。
• 屋面安裝：鋪設彩色鋼板或膜材，安裝采光板與通風器。
• 竣工實景：弧形結構橫跨煤場，內部煤堆整齊，噴霧降塵裝置運行。

四、質量控制與安全要點

1. 材料檢驗：鋼材、高強螺栓、焊接材料、涂料均需復驗合格。
2. 測量校正：支撐柱垂直度、網架撓度、屋面排水坡度應及時監測。
3. 高空作業安全：設置安全網、生命線，風力大于五級停止吊裝。
4. 防火防爆：封閉煤場內電氣設備需防爆，設置甲烷、CO監測報警。

五、
煤場弧形鋼結構封閉工程是環保與結構工程的有機結合。合理的設計方案與成熟的施工工藝，能有效控制揚塵、降低煤損，并實現大跨度無柱儲煤空間。工程實踐表明，嚴格按設計圖紙與施工規范執行，注重分段拼裝、整體提升等關鍵工序，可確保結構安全、工期可控。如需進一步了解具體工程的圖紙與施工細節，可通過專業鋼結構公司獲取定制方案。
